製品情報BW-220シリーズ データコレクタ/ハンディターミナル


ハンディーターミナルBW-220シリーズ

テンキー付次世代型データコレクタBW-220シリーズ

  • Bluetooth搭載
    Bluetooth搭載
  • 防塵・防滴対応
    防塵・防滴対応
  • 脱着式バッテリ
    脱着式バッテリ
  • WLAN/3Gモジュール搭載
    WLAN/3Gモジュール搭載
  • メモリ搭載
    メモリ搭載


主な利用シーン
  • POS・入出庫検品
    POS・入出庫検品
  • メディカルケア・ヘルスケア
    メディカルケア・ヘルスケア
  • 入出荷管理・ピッキング・工程管理
    入出荷管理・ピッキング・工程管理
  • ドライバ端末
    ドライバ端末
  • 来場者管理・受付管理
    来場者管理・受付管理
  • 保守・点検
    保守・点検
  • ルートセールス
    ルートセールス
  • バーコードチェック・ポカヨケ
    バーコードチェック・ポカヨケ
  • 棚卸 ・在庫管理
    棚卸 ・在庫管理
導入オススメの業種
  • 小売業
  • 物流・配送業
  • 医療・病院・薬局

特長


  • 次世代型データコレクタBW-220シリーズは、データ収集機能にテンキー入力および無線通信機能を追加、シンプルなアプリケーション搭載によりハンディターミナルに近い使い方で低コストを実現します!
    BW-220WL(無線LAN)/BW-220CB(バッチ)の2モデルをご用意、現場の運用に合わせてお選びいただけます。


  • 型式名と特長

    BW-220WL(無線LANモデル)WLANモジュールを搭載、リアルタイムにサーバへデータ転送可能

    • Bluetooth Ver3.0搭載、プリンタ/PC/スマートデバイス等を活用
    • AiSession(通信ソフト)で既存サーバへデータ転送可能



    BW-220CB(バッチモデル)

    • 無線通信機能を省いて低コストを追求したモデル
    • AiSync(転送ソフト)で既存サーバへデータ転送可能



    BW-220AU(3Gモデル)

    • 3Gモジュールの供給が終了しましたので販売を終了いたしました。
      LTE対応については、営業員へお尋ねください。


  • BW-220ソリューション

    BW-220WL 棚卸レンタル業務を開始!

    BW-220WLと棚卸アプリのハードウェアとソフトウェアを組み合わせた「棚卸レンタル」を新事業として開始いたしました。 AiBuilderを使用して棚卸業務以外でBW-220WLのレンタルも可能です。 ご使用による制限はございませんのでお気軽にご相談ください。
    紹介ページは https://www.aimex.co.jp/product/bw-220wl_rental

    棚卸に特化した「棚卸パック」が登場!

    BW-220シリーズのラインアップに、「棚卸」に特化した業務パッケージ「BW-220CB棚卸パック」が加わりました。
    棚卸パックの構成は、
    1.BW-220CB本体
    2.シングルクレードル BW-220-1C
    3.ファイル転送ソフト AiSync

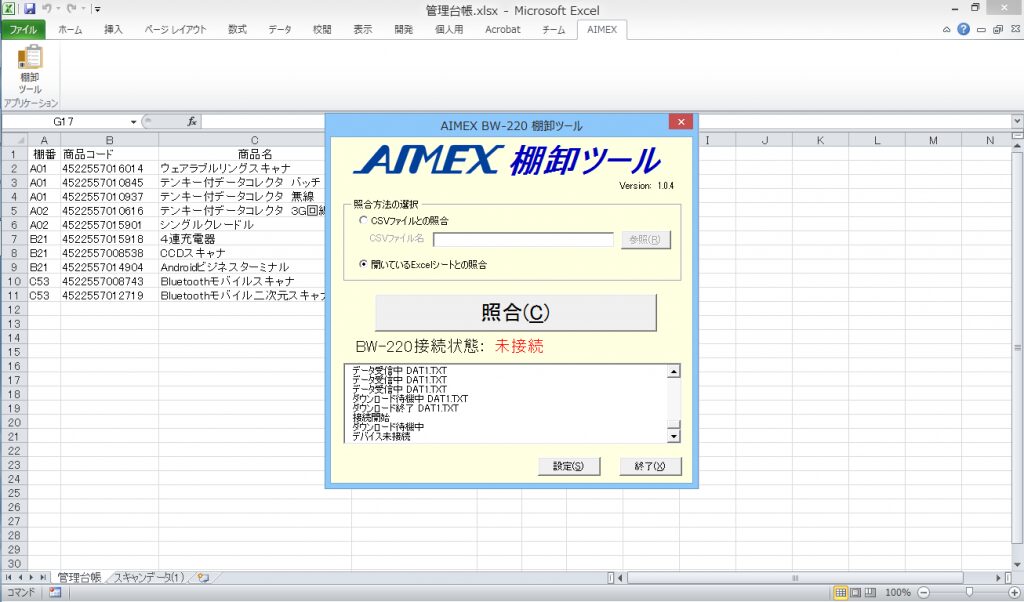

    4.棚卸ソフト(Excelバージョン:Excel2007以上が別途必要)
    棚番と商品コードと数量入力のシンプルな作業でマスタデータとPCのExcelシートで照合を行います。
    Excelベースの棚卸ソフトは、CSVファイルを直接指定して照合まで自動で行うことも可能です。

    詳しくは、BW-220CB棚卸パック(BW-220CB-ICSET)紹介ページをご覧ください。



    バーコード照合に特化した「照合パック」が登場!

    BW-220シリーズのラインアップに、「バーコード照合」に特化した業務パッケージ「BW-220CB照合パック」が加わりました。



    さまざまな用途で活用できるBW-220シリーズにおいても、特にニーズの高い「バーコード照合」をすぐに始められるよう、「1:1照合」「1:n照合」のメニューファイルをプリインストールして、充電用クレードルとセットにしたパッケージです。



    パソコンや端末へのソフトウェアのインストール作業や設定作業が不要で、届いたその日から、すぐに業務でお使いいただけます。



    「工場での入出荷」「ポカヨケ」「異品混入チェック」「ピッキングリストとの突合せ」など、さまざまな業務で活用できます。



    詳しくは、BW-220CB照合パック(BW-220CB-CKSET)紹介ページをご覧ください。



    簡易アプリ設定ツール AiBuilder【無償提供】

    「AiBuilder」は、PC上の画面で作業メニューを選択して各項目にチェックを入れるだけで簡単にアプリケーションを作成できるツールです。
    BW-220本体には、入荷・出荷・棚卸・照合等の「すぐに使えるアプリケーション」が標準搭載されており、「AiBuilder」でお客様の仕様に合わせて容易に設定変更することが可能です。



    AiBuilderを利用して



    • 棚卸
    • 入出荷実績収集
    • 配達確認
    • ルートセールス端末
    • 在庫管理
    • 市場調査
    • 見回り点検
    • 異品混入チェック(バーコード照合)

    などのアプリケーションを容易に作成できますので、様々な運用にご活用いただけます。



    詳細について 活用事例集 ページ でも紹介しています。

    AiBuilder概要図

    「AiBuilder」の概要を説明した資料のご用意がありますので、弊社営業へお問い合わせください。


  • ファイル転送ソフトAiSync【有償オプション】

    AiSync」は、BW-220シリーズとPCとの間で、USB経由でファイルの送受信を制御するソフトウェアです。



    「受信」:実績データ
    →設定したフォルダへBW-220の実績データを受信
    「送信」:プログラム、AiBuilder設定、マスタ、リスト等
    →ファイルを指定してBW-220へ送信



    OCX機能により、PC側のアプリと連動し、データベースへ直接実績データを取り込むことや、アプリからマスタデータを送信することも可能です。

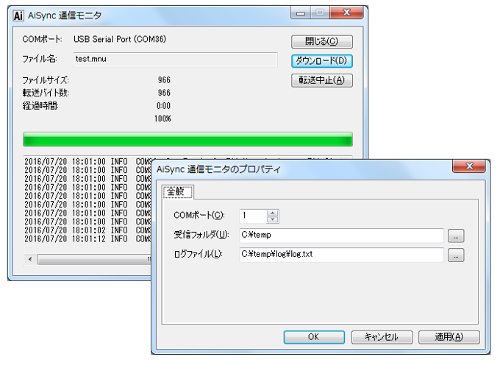

    ファイル転送ソフトAiSync画面イメージ



    「BW-220Uploader」は、BW-220シリーズとPCとの間で、USB経由でファイルを受信するソフトウェアです。 BW-220本体に蓄積したデータをPCへ転送する専用ソフトウェアです。

    標準の「AiSync」との違いは、
    1.受信(アップロード)専用です。
    ※メニュー設定ファイルやマスタデータなどのダウンロードはできません。
    2.任意の名前でファイルを保存できます。
    3.任意の名前のファイルの最終行に蓄積データを追記保存します。
    以上の3点が異なります。 また、同じCOMポートを使用しますので両方を同時起動するとエラーになります。




  • リアルタイム通信ソフトAiSession【有償オプション】

    「AiSession」は、BW-220WLから、無線LAN経由でリアルタイムにデータ受信し、サーバ上のテキストファイルへ書き込むソフトウェアです。



    AiBuilderと組み合わせて使用することにより、プログラムを作成することなく、現場のリアルタイムな情報を手軽に収集することが可能となります。



    Socket制御機能により、PC側のアプリと連動し、データベースへ直接実績データを取り込むことも可能です。



    入出荷実績収集/在庫計算、及び出荷予定データとの照合・消し込みのサンプルアプリ(SQLServerCompact版使用)を提供していますので、これをベースにサーバアプリを作成することが可能です。

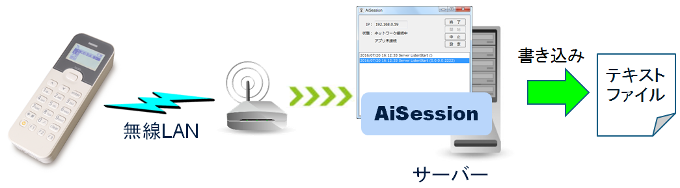

    リアルタイム通信ソフトAiSessionイメージ

    運用イメージ

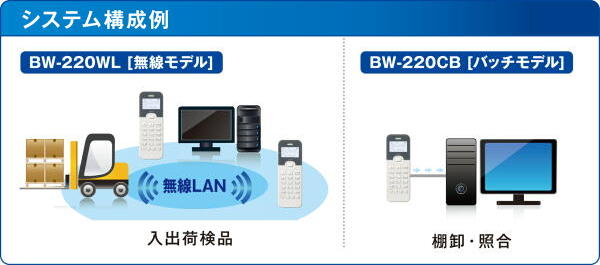

    システム構成例



製品動画紹介

仕様

型式BW-220CBBW-220WL
CPU32bit RISC CPU
メモリFROM4MB / ファイル領域 2.5MB
RAM2MB / ファイル領域 512KB
スキャナ部読取方式CCDリニアセンサ
分解能0.125mm
PCS0.2以上
読取深度50mm ~ 300mm (JAN 0.33mm)
読取コードJAN13/JAN8/EAN13/EAN8/UPC-A/UPC-E,Interleaved 2of5(ITF),NW-7(Codabar),
Code39,Code93,Code128,GS1 DataBar,GS1-128
LCD表示部方式モノクロLCD(バックライト付)
ドット数96×64ドット
表示文字数16行×5行(ANK)、8行×5行(漢字)
キー数テンキー、SCANキー、F1~F3キー、上下キー、C,ENT,PW:全21キー
表示LED赤/緑/橙 (3色表示)
ブザー音階、ボリューム可変
バイブレータあり
時計年月日時分秒/うるう年補正付
寸法125×44×25mm
重量110g
(バッテリを含む)
115g
(バッテリを含む)
電源リチウムイオン 3.7V 1250mAh
連続動作時間約16時間
20秒に1回読取り、ファイル保存、バックライトON
約9.5時間
20秒に1回読取り、WLAN送信、バックライトON
本体充電機能クレードル充電
USBUSB 2.0、Full-speed、CDCクラス(クレードル経由)
Bluetooth通信規格Ver.3.0+EDR、Class2
プロファイルSPP
通信距離約10m
WLAN適合規格IEEE802.11b/g
通信方式スペクトラム拡散方式(直接拡散)
通信速度11b:最大11Mbps
11g:最大54Mbps
無線周波数2.4GHz帯
空中線電力10mW/MHz以下
アンテナ本体に内蔵
通信距離屋内:最大30m
屋外:最大50m
セキュリティWEP/WPA-PSK/WPA2-PSK
環境性能使用温度-10℃~40℃
保存温度-20℃~60℃
使用湿度20%~85%(結露無きこと)
保存湿度20%~85%(結露無きこと)
耐落下1.2m高さからコンクリートに6面各5回計30回落下
防塵/防滴IP54
オプションクレードルシングル充電クレードル(BW-220-1C)/4連充電クレードル(BW-220-4C)
通信ツールファイル転送:AiSync(アイシンク)/ファイルアップローダ:AiSyncUploader(アイシンクアップローダ)/リアルタイム通信:AiSession(アイセッション)
ソリューション照合パック:BW-220CB-CKSET/棚卸パック:BW-220CB-ICSET

※AiBuilder(簡易アプリ設定ツール)およびSDK(開発環境)に関しては無償提供いたします。ライブラリは有償提供となります


オプション

  • シングルクレードル
    シングルクレードル
  • 4連クレードル
    4連クレードル
  • ファイル転送ソフト/リアルタイム通信ソフト
    ファイル転送ソフト/リアルタイム通信ソフト
