製品情報B-EV4D-GH


B-EV4D-GH

プリンタ・サプライ/ラベルプリンタ B-EV4シリーズB-EV4D-GH



特長


  • 多彩なインターフェース&豊富なモデルバリエーション。

    高機能をコンパクトボディに凝縮しました。

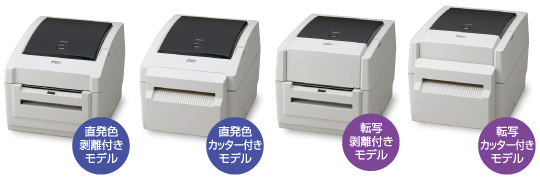

    ■様々な業種・業態のニーズに応える豊富なモデル構成

    (1)印字方式〔感熱方式(直発色)/熱転写方式(転写および直発色)〕、
    (2)ドット密度〔203dpi/300dpi〕と、~発行方式〔剥離付き/カッター付き〕の3つをそれぞれ組み合わせた
    8つのモデルをご用意しています。

    多様な発行形態や幅広い業態のニーズに合わせてお選びいただけます。



    剥離付きモデル

    通常印刷のほか、印字したラベルを一枚ごとに台紙からはがして印刷できます。



    カッター付きモデル(*1)

    通常印刷のほか、印字したラベルを指定の枚数でカットして印刷できます。

    *1 用紙の中央部分を残して出力するパーシャルカットにも対応(オプションのパーシャルカッターB-EV204-P-QM-R使用)できます。



    4つのインターフェース装備とSDカードスロット内蔵

     USBポートとパラレルポート(セントロニクス準拠)、シリアルポート(RS-232C準拠)に加え、LANポートも標準装備しています。より多くのパソコンと接続できる4種類のインターフェースを選べるため、環境に応じた最適なシステムを構築できます。またSDカードスロットを内蔵しフォントの受け渡しも手軽にできます。
    インターフェイス

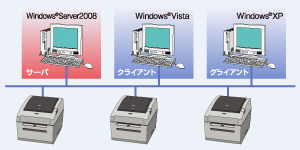

    【システム構成例】
    システム構成例の図



    ■置き場を選ばない、スクエア&コンパクト設計

    外形は幅198mm×奥行き262mm以内(*1)と、ほぼB5サイズのスペースに置けるコンパクトなフォルムです。また、高さはいずれのモデルも173mm以内で、上部もすっきりスクエア。置き場所を選ばず、どこでも手軽に使えます。
    (*1) 剥離付きモデルのサイズ



    ■用紙の交換もラクラク

    用紙交換もカバーを開けてガイドを外すだけの手軽さ。用紙の残量がひとめで確認できる小窓も付いています。



    ■幅広い用紙に対応する用紙検出センサー

    固定式の透過センサーに加え、可動式の反射センサーを装備しているため、用途に合った用紙を使用することができます。



    ■大きな用紙でも余裕で印刷

    対応用紙寸法は幅112mm、最大印刷範囲は幅108mm×長さ997mm(*1)。大きなサイズでもラクラク印刷できます。
    (*1)タグサイズの場合(ラベルサイズでは108mm×995mm)



    ■地球環境にも配慮しました

    廃棄後の環境負荷を減らすために、鉛フリーはんだとクロムフリー鋼板を採用しています。



    ■豊富なフォント&バーコード、二次元コードに対応

    搭載するフォントは、ビットマップフォント英数字20種類+漢字3サイズとアウトラインフォント2種。さらに23種類のバーコードやQRコードなど5種類の二次元コードもサポートいたしました。



    ■様々な用紙の種類に対応

    多くのお客様のご要望にお応えできるよう、レシートやタグ、ラベルなど、様々なサプライ用品に対応。耐久性・透明性に優れたフィルム、プラスチックの特性をもつ合成紙にも印字可能です。

    流通・製造・物流・医療などのラベルイメージ



仕様

型番203dpi300dpi
剥離カッター剥離カッター
B-EV4D-GH17-RB-EV4D-GC17-RB-EV4D-TH17-RB-EV4D-TC17-R
電源AC100~240V±10%、周波数:50/60Hz(ユニバーサルタイプ)
消費電力(待機中)70.3W(2.18W)59.5W(2.18W)
外部環境条件使用周囲温度:5~40℃、使用周囲湿度:25~85%(結露なきこと)203dpi)
印刷方式感熱印刷方式(直接発色)
ドット密度8ドット/mm11.8ドット/mm
印字速度50.8mm/秒(*1)
76.2mm/秒(*1)
101.6mm/秒
127.0mm/秒
50.8mm/秒
76.2mm/秒
101.6mm/秒
127.0mm/秒
50.8mm/秒(*1)
76.2mm/秒
101.6mm/秒
50.8mm/秒
76.2mm/秒
101.6mm/秒
用紙検出センサー連続発行/剥離発行連続発行/カット発行連続発行/剥離発行連続発行/カット発行
有効印字寸法108.0mm(横)×997.0mm(縦)最大105.7mm(横)×455.2mm(縦)最大
文字種類漢字 ゴシック体:16×16、24×24、32×32
英数字 タイムスローマン×6、ヘルベチカ×6、プレゼンテーション、レターゴシック、プレステージエリート×2、クーリエ×2、OCR-A、OCR-B
外字 フリーサイズ:最大45種
その他 アウトラインフォント:2種
バーコード種類(*2)JAN8/13、EAN8/13/128、UPC-A/E、NW-7、CODE39/93/128、ITF、MSI、インダストリアル2of5、KIX code、Postnet、Plessey、EAN8/13 add on 2&5、UPC-A add on 2&5、RM4SCC、GS1 Databar、カスタマバーコード
二次元コード種類Data Matrix、Maxicode、MicroPDF417、PDF-417、QRコード
使用紙寸法(厚さ0.06~0.19mm)連続発行25.4~112.0mm(幅)×10.0~999.0mm(長さ)999.0mm(長さ)
25.4~112.0mm(幅)×10.0~457.2mm(長さ
剥離発行25.4~112.0mm(幅)×25.4~152.4mm(長さ)25.4~112.0mm(幅)×25.4~152.4mm(長さ)
カット発行25.4~112.0mm(幅)×25.4~999.0mm(長さ)25.4~112.0mm(幅)×25.4~457.2mm(長さ)
台紙幅/タグ幅25.4~112.0mm
外形寸法剥離付き 198.0mm(幅)×262.0mm(奥行)×169.5mm(高さ)
カッター付き 198.0mm(幅)×288.0mm(奥行)×169.5mm(高さ)
質量(付属品及び用紙・リボンを除く)2.3kg以下2.7kg以下2.3kg以下2.7kg以下
付属品取扱説明書、電源コード、ACアダプタ、インターフェースカバー、保証書、登録フォーム、遮光版(GHタイプのみ)

※性能保証のため、用紙は弊社が認定したものをご使用ください。
(*1) 剥離発行時
